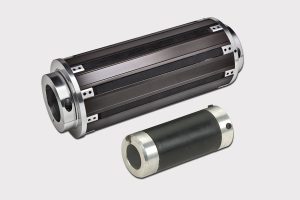

Adaptadores
Los adaptadores S son indispensables cuando es necesario utilizar bobinas con núcleos de un tamaño diferente a los utilizados normalmente para la producción. Los acoplamientos o adaptadores se pueden utilizar para adaptar el eje existente al núcleo del carrete a procesar (de 3 ”a 12”) en lugar de producir un nuevo eje expansible.
Los adaptadores se pueden diseñar y fabricar con diámetros desde 3 ”. Los diámetros estándar son 3 “y 6”. Los adaptadores neumáticos de banda elástica están disponibles de 3 “a 12”.
Todos nuestros productos son RE SpA.
Datos Técnicos
| Diámetro interior (“) – ADAPTADORES DE BANDA DE GOMA | 3″ | 6″ |
| Largo cuerpo (mm) | 47 | 148 |
| Largo total (mm) | 145 | 140 |
| Largo banda de goma (mm) | 65 | 80 |
| Min. Presión de aire (bar) | 6 | 6 |
| Diámetro interior (mm) – ADAPTADOR DE TIRAS | 70 | 76,2 (3″) | 101,6 (4″) | 150 | 152,4 (6″) |
| Perforación estándar (mm) | 25 | 25 | 50 | 74,4 | 74,4 |
| Perforación máxima (mm) | 30 | 40 | 60 | 80 | 80 |
| Anillo de tope (opcional) | 79 | 79 | 108 | 155 | 155 |
| Diámetro cuerpo (mm) | 69 | 75 | 98 | 148 | 150 |
| N. de tiras | 6 | 6 | 6 | 9 | 9 |
| Diámetro expansión (mm) | 75 | 80/81 | 104 | 154 | 156 |
| Min. Presión de aire (bar) | 6 | 6 | 6 | 6 | 6 |
(0) T = cuerpo del eje en expansión
(1) peso para eje de 1 m que incluye tubo de aire, listones, abrazaderas, cinta protectora
(2) según la aplicación
(3) peso para piezas fijas: muñones, anillos, bridas, etc. (4) valores referidos a eje de 1 m
